产品简介
YB11系列高压/低压预装式变电站是由高压成套设备、电力变压器、低压成套设备和辅助设备组合而成的紧凑型配电装置。适用于额定电压6、10/0.4kV(特殊电压等级可按用户要求订做),额定频率为50Hz的三相交流系统中作为接受和分配电能之用。特别适用于城市公用配电、高层建筑、住宅小区、工矿企业、港口、油田、公园、高速公路及施工工地等场所,同时也适用于一些光伏发电、风力发电的供配电场所。
YB11系列预装式变电站具有结构紧凑、成套性强、运行可靠、维护方便、造型美观和完善的“五防”功能等优点。尤其在经济上具有占地面积小、选址灵活、移动方便、建站周期短,投资少等突出效果。

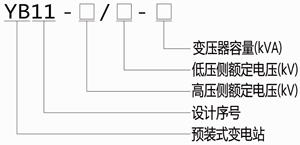

型号含义
符合标准
◆ GB/T 17467-2010 《高压/低压预装式变电站》
◆ DL/T 537-2002 《高压/低压预装箱式变电站选用导则》
使用条件
◆ 海拔高度不超过1000m。
◆ 环境温度:最高气温+40℃,最低气温-25℃;最高日平均气温+30℃,最高年平均气温+20℃。
◆ 户外风速不超过35m/s。
◆ 空气相对温度不超过90%(+25℃)。
◆ 地面倾斜度不大于3%。
◆ 地震水平加速度不大于0.4m/s。
◆ 地震垂直加速度不大于0.2m/
◆ 安装地点无火灾、爆炸危险、化学腐蚀及剧烈震动。
结构特点
◆ 本系列产品箱体骨架结构采用槽钢、型钢、角钢构成,具有较高的机械强度,可整体吊装和运输。
◆ 外壳依照客户需要可分别选用彩钢复合板、不锈钢板、镀铝锌板+压力浸漆木板或玻纤水泥材料。产品美观大方且具有良好的防腐、隔热、降噪性能。
◆ 各室之间均用隔板隔成各自独立的小室,变压器室装有自动除凝温控排风装置。
◆ 为了方便监视和检修,变压器室、低压室、高压室均设有照明装置。
◆ 根据配电方案的情况,可将高压室、变压器室、低压室分布成“品”字型或“目”字型。
技术参数(本表为常规型,特殊参数或工况可订做)
单元名称 | 项目 | 单位 | 参数 | |
高压单元 | 额定频率 | HZ | 50 | |
额定电压 | kV | 6 | 10 | |
最高工作电压 | kV | 7.2 | 12 | |
工频耐受电压对地和相间/隔离断口 | kV | 32/36 | 42/48 | |
雷电冲击电压对地和相间/隔离断口 | kV | 60/70 | 75/85 | |
额定电流 | A | 400A/630A | ||
额定短时耐受电流 | kA | 12.5(2S) | 16(2S) | |
额定峰值耐受电流 | kA | 31.5 | 40 | |
低压单元 | 额定电压 | V | 380/220 | |
主回路额定电流 | A | 100~3200 | ||
额定短时耐受电流 | kA | 15 | 30 | |
额定峰值耐受电流 | kA | 30 | 63 | |
支路电流 | A | 10~800 | ||
分支路数 | 路 | 1~12 | ||
补偿容量 | kvar | 0~360 | ||
变压器单元 | 额定容量 | kVA | 50~1250 | |
阻抗电压 | % | 4 | 4~6 | |
分接范围 | ±2×2.5% ±5% | |||
联接组别 | Yyn0 | Dyn11 |
典型方案图

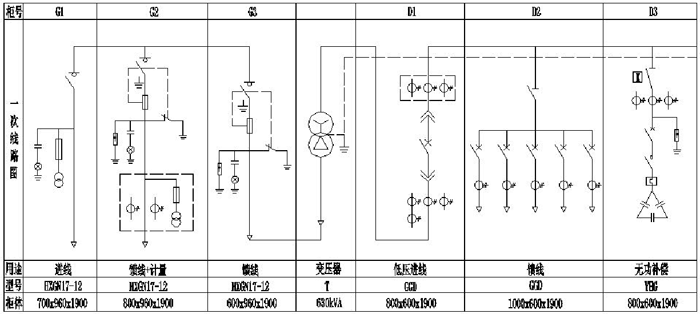

◆环网型箱式变电站,高压带预留出线+计量,低压带计量功能。

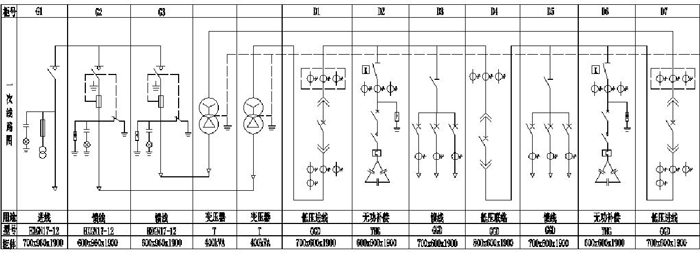

◆终端型箱式变电站,两台变压器并联运行,低压带计量功能。

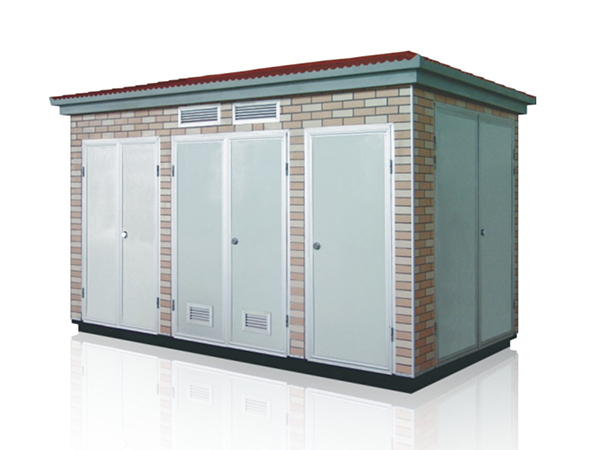

实际应用
镶钦在小区花园上的彩砖装饰型箱式变电站 安装在花坊上的箱式变电站,和树荫浑然一体
