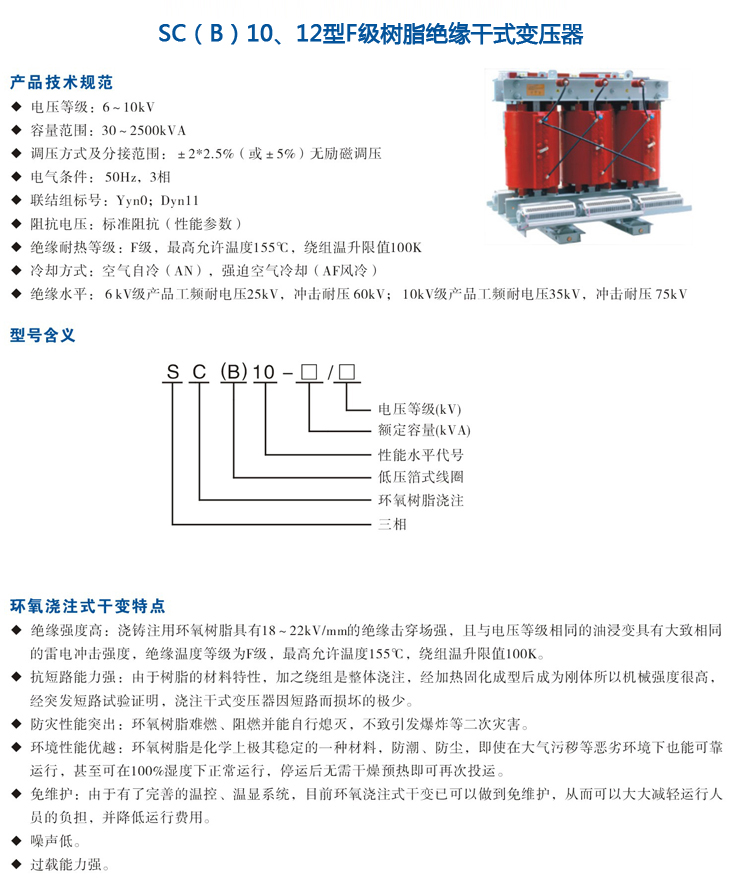

SCB10系列干式变压器技术参数表


 型号 (kVA)		 电压组合 联结组
标号		 空载
损耗
(kW)		 负载
损耗
120℃
(kW)		 空载
电流
(%)		 短路
阻抗
(%)		 声级
(dB)		 重 量
(kg)		 轨距
(mm)		 外形尺寸
长×宽×高
(mm)		 外壳尺寸
长×宽×高
(mm)
高压
(kV)		 高压分接范围
(%)		 低压
(kV)
SC10-30 6
6.3
6.6
10
10.5
11		 ±5
±2×2.5		 0.4 Yyn0
Dyn11		 190 710 3.2 4.0 45 630 550×700 940×655×905 1600×1250×2200
SC10-50 270 1 000 2.8 45 680 940×655×955
SC10-80 370 1 380 2.6 46 735 1000×705×1005
SC10-100 400 1 570 2.4 46 890 1100×705×1065
SC10-125 470 1 850 2.2 49 945 1100×705×1155
SC10-160 540 2 130 2.2 49 1100 550×810 1120×705×1086
SC10-200 620 2 530 2.0 49 1100 1120×705×1201
SC10-250 720 2 760 2.0 49 1200 660×820 1230×818×1184
SCB10-315 880 3 470 1.8 51 1440 1230×818×1222
SCB10-400 980 3 990 1.8 51 1620 1230×818×1418
SCB10-500 1 160 4 880 1.8 52 1875 1280×818×1507
SCB10-630 1 340 5 880 1.6 52 2440 820×950 1600×1010×1430 1800×1350×2200
SCB10-800 1 300 5 960 1.6 6.0 54 2850 1675×1010×1540
SCB10-1000 1 520 6 960 1.4 54 3360 1750×1010×1636
SCB10-1250 1 770 8 130 1.4 55 3940 1780×1010×1746
SCB10-1600 2 090 9 690 1.4 56 5565 1825×1015×1801  2000×1500×2200
SCB10-2000 2 450 11 730 1.2 56 6300 2020×1015×1881
SCB10-2500 3 050 14 450 1.2 60 7455 2030×1015×1968

SCB12系列干式变压器技术参数表


 型号 (kVA)		 电压组合 联结组
标号		 空载
损耗
(W)		 负载
损耗
120℃
(W)		 空载
电流
(%)		 短路
阻抗
(%)		 声级
(dB)		 重 量
(kg)		 轨距
(mm)		 外形尺寸
长×宽×高
(mm)		 外壳尺寸
长×宽×高
(mm)
高压
(kV)		 高压分接范围
(%)		 低压
(kV)
SC12-30 6
6.3
6.6
10
10.5
11		 ±5
±2×2.5		 0.4 Yyn0
Dyn11		 150 710 3.2 4.0 45 630 550×700 940×655×905 1600×1250×2200
SC12-50 215 1 000 2.8 45 680 940×655×955
SC12-80 295 1 380 2.6 46 735 1000×705×1005
SC12-100 320 1 570 2.4 46 890 1100×705×1065
SC12-125 375 1 850 2.2 49 945 1100×705×1155
SC12-160 430 2 130 2.2 49 1100 550×810 1120×705×1086
SC12-200 495 2 530 2.0 49 1100 1120×705×1201
SC12-250 575 2 760 2.0 49 1200 660×820 1230×818×1184
SCB12-315 705 3 470 1.8 51 1440 1230×818×1222
SCB12-400 785 3 990 1.8 51 1620 1230×818×1418
SCB12-500 930 4 880 1.8 52 1875 1280×818×1507
SCB12-630 1 070 5 880 1.6 52 2440 820×950 1600×1010×1430 1600×1350×2200
SCB12-800 1 040 5 960 1.6 6.0 54 2850 1675×1010×1540
SCB12-1000 1 215 6 960 1.4 54 3360 1750×1010×1636
SCB12-1250 1 415 8 130 1.4 55 3940 1780×1010×1746
SCB12-1600 1 670 9 690 1.4 56 5565 1825×1015×1801  2000×1500×2200
SCB12-2000 1 960 11 730 1.2 56 6300 2020×1015×1881
SCB12-2500 2 440 14 450 1.2 60 7455 2030×1015×1968
